firestorage用シャーシ制作その１

firestorageではお客様に無料で提供する為、コスト圧縮として自作ラックマウントシャーシを開発し利用しています
現在利用しているシャーシをご紹介いたします。


ハーフサイズで設計し1Uに2台システム収容可能です

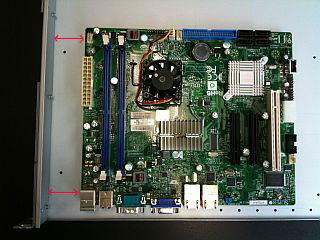

電源接続端子がマザーの左端にあるタイプ用にシャーシの穴の位置をずらしてマザーを取り付け可能にもなっています
もちろん、端によせての取り付けも可能です。

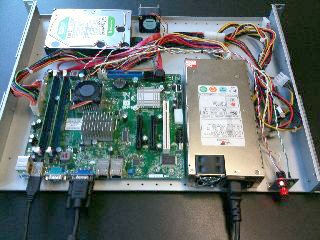

接続サンプル

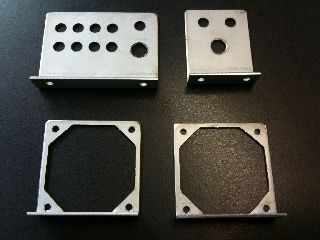

電源スイッチ・RAIDランプ兼用スイッチ・ファンステーを作成

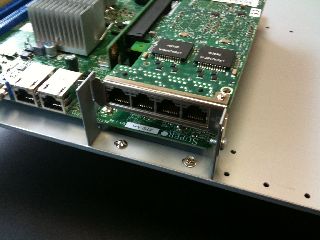

PCI拡張カード取り付けステーを作成し
この様に拡張カードも取り付け可能になっております

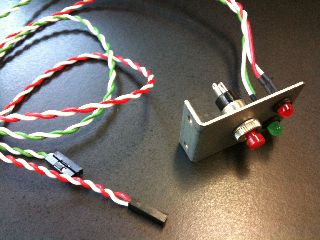

スイッチの構造、市販のLEDをゴムプッシュで接続

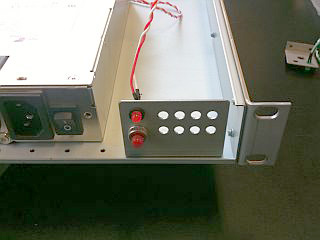

RAID用にLEDを8個タイプも作成

今回ご紹介したサーバーはキャッシュサーバーでRAID機能が無いタイプですが
それでも市販品のサーバーに比べて圧倒的なコスト圧縮が可能になりました。
